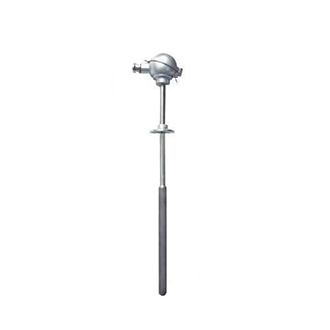

耐磨热电偶是电厂循环流化订锅炉、沸腾锅炉、粉磨煤机造气炉和水泥厂系列窑头、窑尾、炉头罩及化工、冶炼等高温耐磨环境较为理想的高技术类专用产品。G系列耐磨热电偶博采众长，采用特殊工艺配方，在失态平衡中制作出耐磨合金。该产品与普通不锈钢金属、金属陶瓷保护管，以及市场上耐磨合金保护管相比，其使用寿命可提高1-5倍。
由于高温环境中存在温差波动大、温控点过高、设备振动剧烈、鼓风机风速超标、介质磨损严重等复杂工况，传统测温装置常面临测量困难、使用寿命短暂等问题。普通耐磨合金保护管通常仅能维持10-90天便会出现磨穿损坏、烧熔弯曲、管体断裂等现象，导致热电偶频繁失效，给用户造成重大经济损失及运维困扰。
G系列耐磨热电偶经过数百家厂商、每年近万次严苛工况验证，展现出卓越的实用性能，在多场景应用中具有技术优势，其品质完全可与进口产品媲美。该产品兼具抗强振、耐磨损、防腐蚀、响应灵敏、运行稳定、测量精准、服役寿命长等核心优势，现已成为电厂、水泥厂、化工冶炼厂等高温耐磨领域首选的温度测量保护管解决方案。
电气出口：M20×1.5，NPT1/2
耐磨头硬度：HRC60-65
防护等级：IP65
耐磨热电偶保护管类型及性能
类型 | 代号 | 性能特点 | 测量范围℃ | 外径d(mm) | 适用场合 |
不锈钢喷涂 | NP | 耐磨 | 0~800 | Φ16，Φ22 | 水泥， 煤粉， 流化床， 沸腾炉， 水泥旋窑 |
不锈钢加强 | Q | 寿命延长 | 0~800 | Φ22~Φ30 | |
硬质合金 | NH10 | 耐磨、耐高温 | 0~1100 | Φ16~Φ34 | |
高温合金 | NH12 | 耐磨、耐腐、耐高温、强度好 | 0~1200 | Φ20~Φ25 | |
高温合金 | NH13 | 耐磨、耐腐、耐高温、性能好 | 0~1300 | Φ22 | |
高鉻铸铁 | G | 耐磨、耐腐、外径大 | 0~1050 | Φ32~Φ38 |
耐磨热电偶型号及规格
型号 | 分度号 | 测温范围℃ | 公称压力 | 流速 | 规格 | |
d | L×L | |||||
WRN-230N | K | 0-800 | ≤100MPa | ≤100m/s | Ф16 | 300×150 |
WRE-230N | E | 0-600 | ||||
WZP-230N | Pt100 | -200～500 | ||||
WRN-630N | K | 0-800 | ≤30MPa | ≤80m/s | Ф15 | |
WRE-630N | E | 0-600 | ||||
WZP-630N | Pt100 | -200～500 | ||||
耐磨热电偶、耐磨热电阻的选型型谱
WZ | 热电阻 | |||||
WR | 热电偶 | |||||
感温元件 | ||||||
C | Cu50（热电阻） | |||||
P | Pt100（热电阻） | |||||
N | 镍铬镍硅 K | |||||
E | 镍铬铜镍 E | |||||
连接形式 | ||||||
2 | 固定螺纹 | |||||
3 | 活动法兰 | |||||
4 | 固定法兰 | |||||
6 | 固定螺纹锥形保护管 | |||||
接线盒形式 | ||||||
2 | 防喷式 | |||||
3 | 防水式 | |||||
保护管直径 | ||||||
0 | 16 | |||||
1 | 12 | |||||
T | Φ18、Φ20 | 客户定制 | ||||
耐磨标示 | NM | |||||
耐磨头材质 | ||||||
-SN | 水泥厂专用 | |||||
-DC | 电厂专用 | |||||
-LM | 等离子喷涂 | |||||
-CM | 高鉻铸铁 | |||||
-KM | K氏合金 | |||||
特殊材质 | ||||||
使用场合 | 客户在订购耐磨热电偶、耐磨热电阻时一定要确定其使用工矿场合， | |||||
